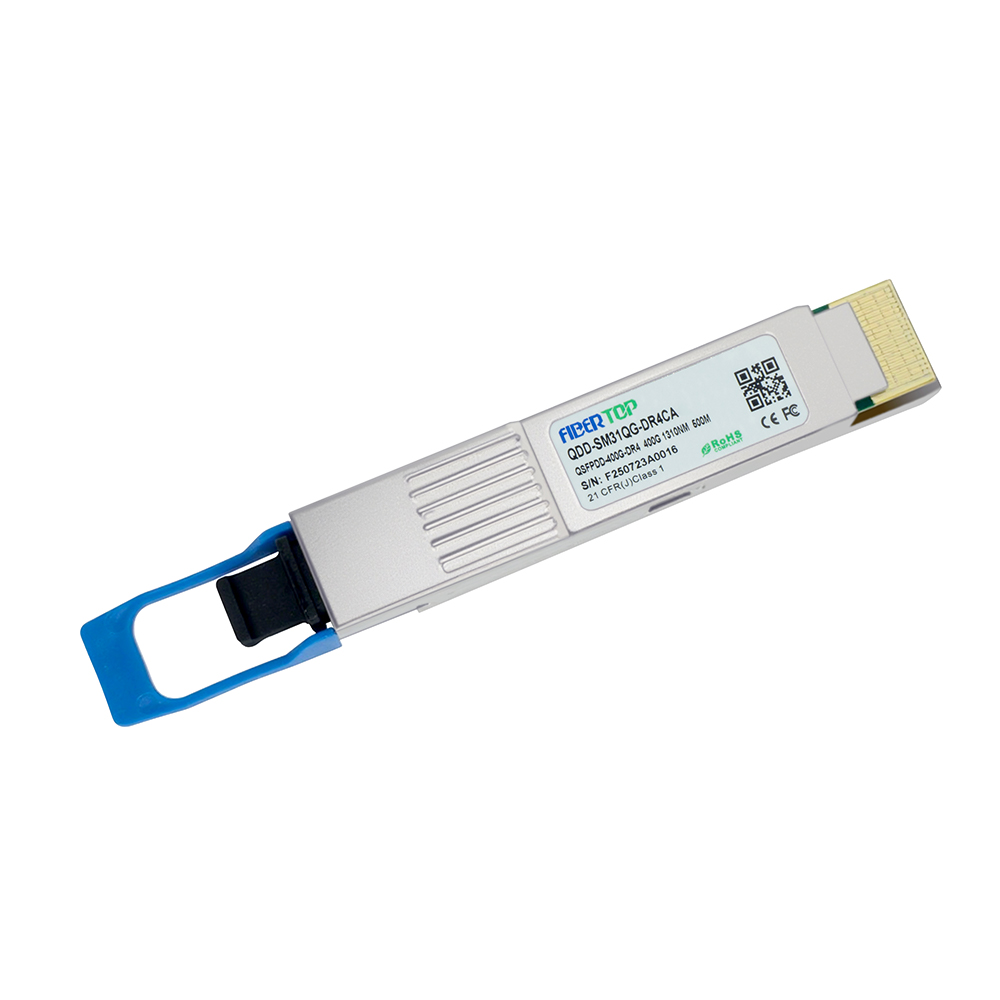

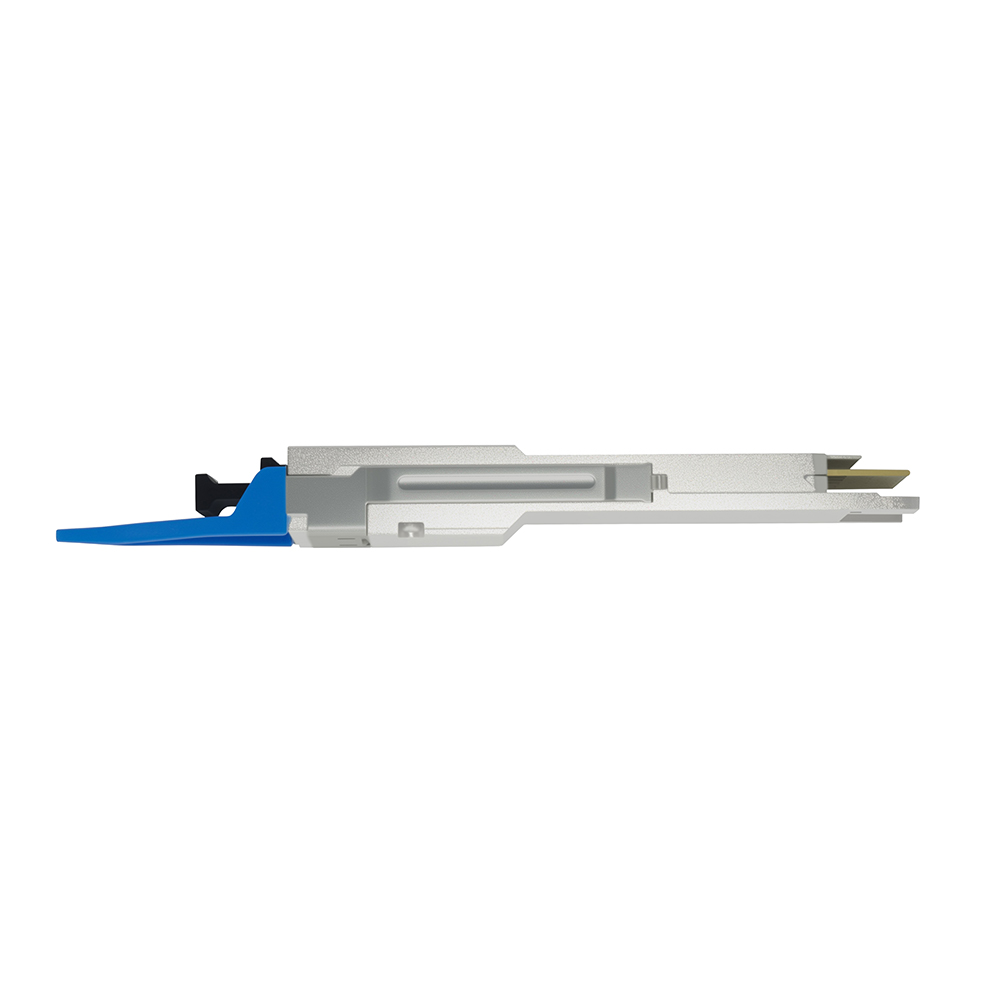

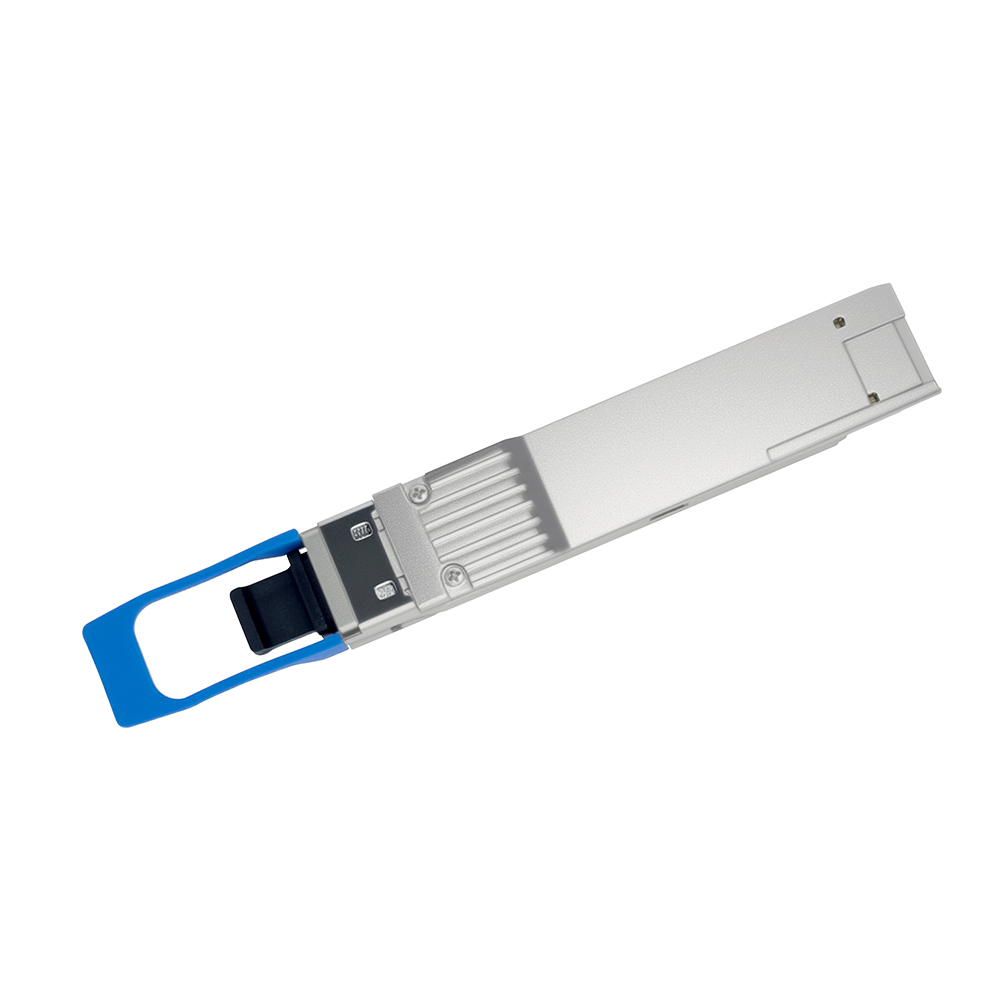

商品番号: QDD-SM31QG-DR4CA
製品のハイライト
IEEE802.3bs 400GBASE-DR4規格に準拠
QSFP-DD MSA HW Rev 5.1に準拠
4つの並列1310nm光レーン
FEC 付きシングルモード光ファイバー (SMF) で最大 500m の伝送
8*53.125Gb/s 電気インターフェース(400GAUI-8)
データレート 4*106.25Gbps (PAM4) 光インターフェース
MPO-12 APCコネクタ付きタイプ2ハウジング
QSFP-DD CMIS Rev 5.2に準拠
400GBASE-DR4シリコン光モジュールは、MPO-12コネクタを使用し、パラレルシングルモード光ファイバーで最大500mの伝送が可能です。QSFP-DD MSA、IEEE 802.3bsプロトコル、および400GAUI-8規格に準拠しています。400ギガビットイーサネット信号は、チャネルごとに1波長ずつ、4つの並列チャネルを介して伝送されます。QSFP 100Gの4x100Gブランチとして使用できます。
| 互換性のあるOEM | ファイバートップ | OEM部品番号と互換性あり | QDD-SM31QG-DR4CA |
| トランシーバータイプ | DR4 | 到着 | 500メートル |
| 波長 | 1310nm | フォームタイプ | QSFP-DD |
| 速度の説明 | 400G | メディア | SMF |
| コネクタ | MPO-12 | 消光比 | > 3.5 dB |
| 送信電力 | -5.9 ~ 4.0 dBm | 受信感度 | < -4.4 dBm |
| アプリケーション | 高性能コンピューティング相互接続 データセンター | 環境 | 動作温度:0°C～70°C 保管温度: -40℃～85℃ |
品質認証
FIBERTOPは、材料サプライヤーに対する厳格な資格監査、包括的な品質管理システム、そして認証および安全基準に準拠した生産工程管理など、すべての製品の品質を厳格に管理しています。当社の製品は、ISO 9001、CE、RoHS、CE、REACH、FCC、FDA、CB、ULなど、業界標準および主要な品質認証に準拠しています。
FIBERTOPは、以下の基準に厳密に従ってアフターサービスを提供します。 中華人民共和国消費者保護法および製品品質法瑕疵担保期間は、製品の材質、製造工程、使用頻度、耐用年数に基づいて定められています。返品、交換、修理サービスは以下のとおりです。
30日以内に返品 |
最大1年間の交換 |
最大5年間の保証 |
関連情報（注文番号、製品モデル、製品シリアル番号、製品ラベルなど）を提供→発生した問題を説明→FIBERTOP が製品が完全であり、保証期間内であることを確認します→製品を FIBERTOP 修理センターに返送してください。
注記： 修理または交換製品の保証期間は、元の製品の残りの保証期間または修理後の 90 日のいずれか長い方に基づきます。
FIBERTOP 製品の修理が必要な場合 (RMA - 返品承認)、タイムリーなサービスをご提供できるよう、営業コンサルタントにご連絡ください。
2年間の修理保証：1. 人為的損傷ではない場合。2. 設計上の欠陥または材料の問題による製品品質の問題。
• メンテナンス センターは FIBERTOP 製品ではないと判断します。
• 人為的な損傷の出現。
• 使用により生じた端面の損傷。
• 保証書に記載されている対象外項目。
• FIBERTOPは、原材料調達から製造工程に至るまで、すべての製品が厳格な品質管理を受けていることを保証します。お客様から寄せられた問題に基づき、不良品が原材料または製造工程に起因すると確認された場合、FIBERTOPは無償で修理または交換サービスを提供いたします。
• 保証条件は、不適切な設置、偶発的な災害、自然災害、乱用、誤用、不十分または過剰な電力供給、誤った操作、劣悪な環境条件、および許可されていない分解、修理、または改造によって生じた製品の損傷には適用されません。
• この保証は、中古品や無許可の再販品には適用されません。
• FIBERTOP の保証は、お客様が欠陥のある製品や破損した製品を購入した場合にのみ、修理および交換サービスを受けられることを保証するものであり、使用中の他の機器によって引き起こされたモジュールの損傷や修理の必要性について、FIBERTOP は補償したり、責任を負う義務はありません。
• サードパーティ製のソフトウェアや接続された関連機器などによって発生した問題は保証の対象外となります。
| FIBERTOP は常に「集中、革新、進歩」というコンセプトを堅持し、すべてのユーザーに信頼性の高い製品と熱心なサービスを提供することに尽力しています。 |
 | |||||||
| 正味重量 | 0.046kg | 総重量 （パッケージ付き） | 0.32kg | ||||
 |
| 1～20個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 21～80個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 81～160個以上のパッケージ |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 |
配送方法
FIBERTOP は、世界の主要な物流会社と長期的な協力関係を築き、200 を超える国と地域に配送サービスを提供しています。
| 受信地域 | 物流タイプ | 適時性 |
| 香港、マカオ、台湾 |  |  |  | SF 1～2日 |
| FedEx IP 1～3日 | ||||
| FedEx IE 4～6日 | ||||
| DHL 2～5日 | ||||
| 海外地域 |  |  |  | UPS 1～3日 |
| FedEx 1～3日 | ||||
| DHL 2～5日 |
注記： 1. 適時性とは配達予定時間であり、一部の遠隔地では配達が遅れる可能性があり、特定の配達時間が優先されます。
2. 物流会社を指定する必要がある場合は、カスタマーサービススタッフまたは営業担当者にお問い合わせください。
FIBERTOPは20年以上の研究開発技術経験と100件以上の成功事例を有しています。豊富な経験と研究開発力を活かし、コアシステム設計からSFPトランシーバーの互換性設計、そして最終製品の完成まで、包括的なサービスをご提供いたします。お客様のニーズに迅速かつ柔軟に対応し、カスタマイズされた高性能製品とソリューションを迅速に提供することで、お客様のニーズに確実にお応えいたします。 |
製品のカスタマイズ
ラベル |
色 |
モデル |
長さ |
関数 |
スキームのカスタマイズ
仕事
|
レート
|
距離
|
 | FIBERTOP は顧客中心のソリューションに重点を置き、技術サポートを提供します。
お客様のオリジナルソリューションに基づいて設計を最適化するほか、完全なネットワークソリューション、関連製品、技術サポートも提供いたします。 |
