- 保証プロセス
関連情報 (注文番号、製品モデル、製品シリアル番号、製品ラベルなど) を提供する→発生した問題を説明する→FIBERTOP は製品が完全で保証期間内であることを確認する→製品を FIBERTOP に返送する修理センター。
注記：修理または交換製品の保証期間は、元の製品の残りの保証期間または修理後 90 日のいずれか長い方の期間に基づきます。
SKU: QFP-BP23HG-10DC
製品のハイライト
レーン シグナリング レート 106.25Gb/s（PAM4 使用）
SMFで最大10km伝送
EMLレーザーとPINレシーバー
4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4)
モジュール内で KP4 FEC をサポート
高速 I/O 電気インターフェース
デジタル診断モニタリングを統合した I2C インターフェイス

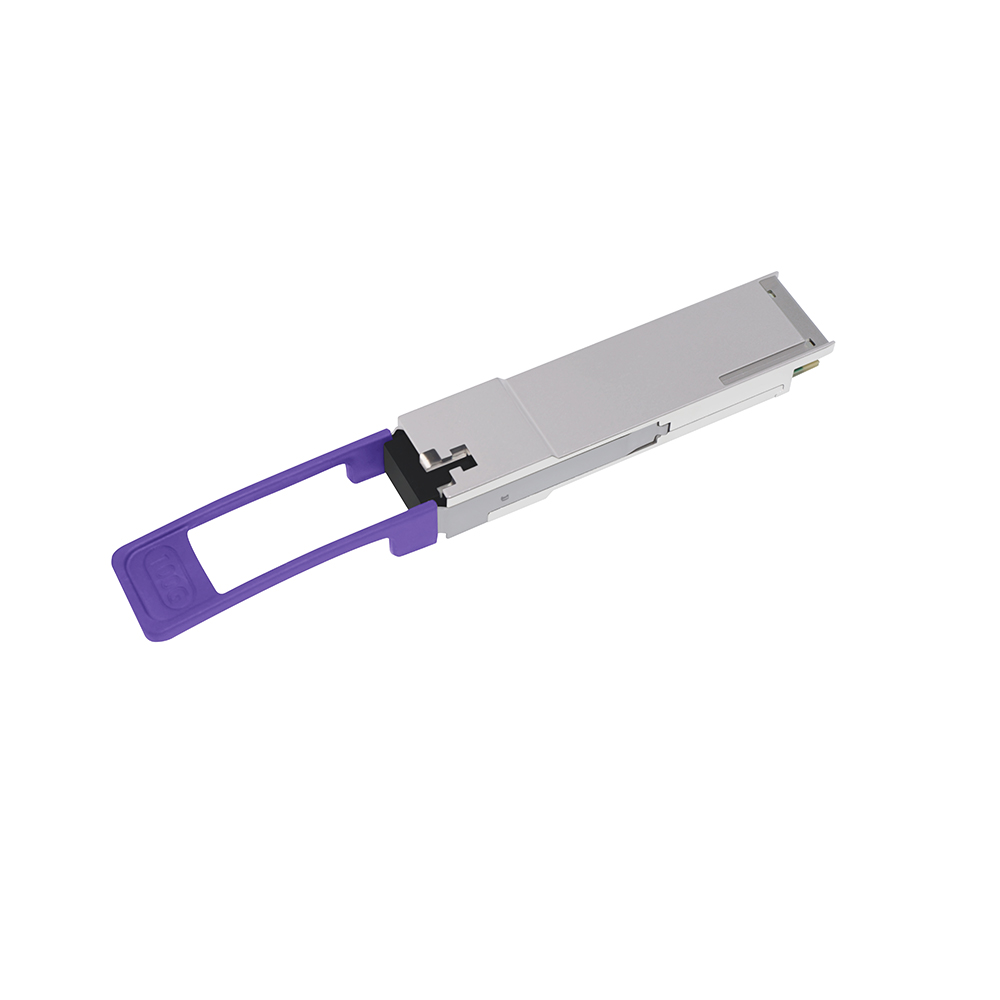

FIBERTOP 100G QSFP28 BiDi LR 10km 1271nm/1331nm SM LC 光トランシーバ モジュール
| 業者名 | ファイバートップ | ファイバートップの部品番号 | QFP-BP23HG-10DC |
| トランシーバーの種類 | QSFP28 BiDi | 到着 | 10km |
| 波長 | 1271nm/1331nm | フォームの種類 | QSFP28 |
| 速度の説明 | 100グラム | メディア | SMF |
| コネクタ | LCシンプレックス | 消光比 | >3.5dB |
| 送信電力 | -1.4～+4.5dBm | 受信感度 | <-6.1dBm |
| アプリケーション |
100GBASE-LR BIDI |
環境 |
動作時:0～70℃
|
品質認証
ファイバートップは、材料サプライヤーに対する厳格な資格監査、認証と安全基準に準拠した包括的な品質管理システム、生産プロセス管理を含め、すべての製品の品質を厳格に管理しています。当社の製品は、ISO 9001、CE、RoHS、CE、REACH、FCC、FDA、CB、ULなどの業界標準および主流の品質認証に準拠しています。
FIBERTOPは、厳格に従ってアフターサービスを提供します 中国消費者保護法 & 中華人民共和国製品品質法。瑕疵担保期間は、材質、製造、使用頻度、耐用年数に基づいて製品ごとに定められています。返品・交換・修理サービスは以下の通りです。
|
30日以内に返品してください |
交換最長1年 |
最長5年間の保証 |
関連情報 (注文番号、製品モデル、製品シリアル番号、製品ラベルなど) を提供する→発生した問題を説明する→FIBERTOP は製品が完全で保証期間内であることを確認する→製品を FIBERTOP に返送する修理センター。
注記：修理または交換製品の保証期間は、元の製品の残りの保証期間または修理後 90 日のいずれか長い方の期間に基づきます。
FIBERTOP 製品の修理 (RMA-返品承認) が必要な場合は、タイムリーなサービスを提供するために販売コンサルタントにご連絡ください。
2 年間の修理保証: 1.人為的な損傷ではありません。 2. 設計上の欠陥または材料の問題に起因する製品の品質問題。
• 保守センターは非 FIBERTOP 製品と判断します。
• 人為的な損傷の外観。
• 使用による端面の損傷。
• 保証書に記載されている対象外商品。
• ファイバートップは、すべての製品が原材料の調達から製造プロセスに至るまで厳格な品質管理を受けていることを保証します。お客様から提起された問題によると。製品の欠陥が原材料または製造プロセスに起因することが確認された場合、FIBERTOP は無償で修理または交換サービスを提供します。
• 保証条件は、不適切な設置、偶発的災害、自然災害、乱用、誤使用、不適切または過剰な電源供給、誤った操作、劣悪な環境条件、および許可されていない分解、修理、または改造によって引き起こされた製品への損傷はカバーしません。
• また、保証は、製品の中古品または無許可の再販には適用されません。
• FIBERTOP 保証は、顧客が欠陥品または破損した製品を購入した場合に修理および交換サービスを受けられることのみを保証します。 FIBERTOP は、使用中の他の機器によって引き起こされたモジュールの損傷や修理の必要性を補償したり、責任を負う義務はありません。
• サードパーティ製ソフトウェアや接続された関連機器などに起因する問題は保証の対象外となります。
| ファイバートップは常に「集中、革新、進歩」のコンセプトを堅持し、すべてのユーザーに信頼できる製品と熱意のあるサービスを提供することに尽力しています。 |
 |
|||||||
| 正味重量 |
0.046kg | 総重量 (パッケージ付） | 0.32kg |
||||
 パッキング |
| 1～20個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 21～80個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 81～160個以上の梱包 |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 |
配送方法
FIBERTOP は、世界の大手物流会社と長期的な協力関係を確立し、200 以上の国と地域に物流サービスを提供しています。
| 受信地域 | 物流タイプ | 適時性 |
| 香港、マカオ、台湾 |  |
 |
 |
SF 1~2日 |
| FedEx IP 1 ～ 3 日 | ||||
| FedEx IE 4~6日 | ||||
| DHL 2~5日 | ||||
| 海外地域 |  |
 |
 |
UPS 1~3日 |
| フェデックス 1~3日 | ||||
| DHL 2~5日 |
注記： 1. 適時性は推定配達時間です。一部の遠隔地では配達が遅れる場合があります。特定の配達時間が優先されます。
2. 物流会社の指定が必要な場合は、カスタマーサービス担当者または営業担当者までご連絡ください。
|
FIBERTOP には 10 年以上の研究開発技術の経験があり、100 件を超える成功事例があります。豊富な経験と研究開発力により、コアシステムの設計からSFPトランシーバーの互換性設計、最終製品の完成まで一貫したサービスを提供しております。カスタマイズされた高性能の製品とソリューションを最初から提供することで、お客様のニーズに確実に応えます。 |
製品のカスタマイズ
|
ラベル |
色 |
モデル |
長さ |
関数 |
スキームのカスタマイズ
|
仕事
|
レート
|
距離
|
 |
FIBERTOP は顧客志向のソリューションに重点を置き、技術サポートを提供します。
当社は、お客様の独自のソリューションに基づいて設計を最適化し、完全なネットワーク ソリューション、関連製品、技術サポートも提供します。 |
| QFP-BM85HG-S1DC | 100G BIDI SR QSFP28 トランシーバー MMF 850/910nm 100m LC DOM 0-70℃ |
| QFP-BP23HG-10DC | 100G BIDI LR QSFP28 トランシーバー SMF 1271/1331nm 10km LC DOM 0-70℃ |
| QFP-BP32HG-10DC | 100G BIDI LR QSFP28 トランシーバー SMF 1331/1271nm 10km LC DOM 0-70℃ |
| QFP-BP23HG-20DC | 100G BIDI QSFP28 トランシーバー SMF 1291/1311nm 20km LC DOM 0-70℃ |
| QFP-BP32HG-20DC | 100G BIDI QSFP28 トランシーバー SMF 1311/1291nm 20km LC DOM 0-70℃ |
| QFP-BP59HG-30DC |
100G BIDI QSFP28 トランシーバー SMF 1305/1309nm 30km LC DOM 0-70℃ |
| QFP-BP95HG-30DC | 100G BIDI QSFP28 トランシーバー SMF 1309/1305nm 30km LC DOM 0-70℃ |
SKU: QFP-BM85HG-S1DC 製品のハイライト 2x53.125Gbps(26.5625GBd) PAM4 並列光アーキテクチャ 4x25.78125Gbps NRZ リタイミング電気 I/O QSFP28モジュールのフォームファクタ 双方向100Gbpsの帯域幅密度 2 チャンネル 850nm/910nm VCSEL および PIN 光検出器 受信機と送信機の両方のチャンネルに KP4 FEC 回路を備えた内部 4:2 ギアボックス 最大リンク長100m OM4、70m OM3
SKU: QFP-BP23HG-10DC 製品のハイライト レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大10km伝送 EMLレーザーとPINレシーバー 4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4) モジュール内で KP4 FEC をサポート 高速 I/O 電気インターフェース デジタル診断モニタリングを統合した I2C インターフェイス
SKU: QFP-BP32HG-10DC 製品のハイライト レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大10km伝送 EMLレーザーとPINレシーバー 4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4) モジュール内で KP4 FEC をサポート 高速 I/O 電気インターフェース デジタル診断モニタリングを統合した I2C インターフェイス
SKU: QFP-BP23HG-20DC 製品のハイライト 4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4) レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大20km伝送 EMLレーザーとPINレシーバー シンプレックス LC コネクタ付き QSFP28 MSA パッケージ デジタル診断モニタリングを統合した I2C インターフェイス +3.3V単一電源
SKU: QFP-BP32HG-20DC 製品のハイライト 4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4) レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大20km伝送 EMLレーザーとPINレシーバー シンプレックス LC コネクタ付き QSFP28 MSA パッケージ デジタル診断モニタリングを統合した I2C インターフェイス +3.3V単一電源
SKU: QFP-BP95HG-30DC-FSZ 製品のハイライト 100GBASE-ER1 BIDIをサポート レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大30km伝送、 EMLレーザーとAPD受信機 NRZ 電気インターフェイス (CAUI-4) を備えた 4x25.78Gb/s、 シンプレックス LC コネクタ付き QSFP28 MSA パッケージ モジュール内で KP4 FEC をサポート、 デジタル診断モニタリングを統合した I2C インターフェイス +3.3V単一電源、 消費電力 <4W 802.3cu、SFF-8636&SFF-8679規格に準拠、100G Lambda MSA 100G-ER1 光学仕様に準拠 EU 指令 2015/863/EU に準拠、 動作ケース温度: 0 ～ +70 °C
SKU: QFP-BP59HG-30DC-FSZ 製品のハイライト 100GBASE-ER1 BIDIをサポート レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大30km伝送、 EMLレーザーとAPD受信機 NRZ 電気インターフェイス (CAUI-4) を備えた 4x25.78Gb/s、 シンプレックス LC コネクタ付き QSFP28 MSA パッケージ モジュール内で KP4 FEC をサポート、 デジタル診断モニタリングを統合した I2C インターフェイス +3.3V単一電源、 消費電力 <4W 802.3cu、SFF-8636&SFF-8679規格に準拠、100G Lambda MSA 100G-ER1 光学仕様に準拠 EU 指令 2015/863/EU に準拠、 動作ケース温度: 0 ～ +70 °C
SKU: QFP-BL23HG-80DC Product Highlights Supports 103.125Gb/s aggregate bit rate Built-in 4-channel Clock and Data Recovery (CDR) in TX and RX LAN WDM EML laser and PIN receiver with SOA Up to 80km reach for G.652 SMF Hot pluggable 38 pin electrical interface Single +3.3V power supply Maximum power consumption 5.5W
SKU: QFP-BL32HG-80DC Product Highlights Supports 103.125Gb/s aggregate bit rate Built-in 4-channel Clock and Data Recovery (CDR) in TX and RX LAN WDM EML laser and PIN receiver with SOA Up to 80km reach for G.652 SMF Hot pluggable 38 pin electrical interface Single +3.3V power supply Maximum power consumption 5.5W
