SKU: QFP-BP95HG-30DC-FSZ
製品のハイライト
100GBASE-ER1 BIDIをサポート
レーン シグナリング レート 106.25Gb/s（PAM4 使用）
SMFで最大30km伝送、 EMLレーザーとAPD受信機
NRZ 電気インターフェイス (CAUI-4) を備えた 4x25.78Gb/s、 シンプレックス LC コネクタ付き QSFP28 MSA パッケージ
モジュール内で KP4 FEC をサポート、 デジタル診断モニタリングを統合した I2C インターフェイス
+3.3V単一電源、 消費電力 <4W
802.3cu、SFF-8636&SFF-8679規格に準拠、100G Lambda MSA 100G-ER1 光学仕様に準拠
EU 指令 2015/863/EU に準拠、 動作ケース温度: 0 ～ +70 °C

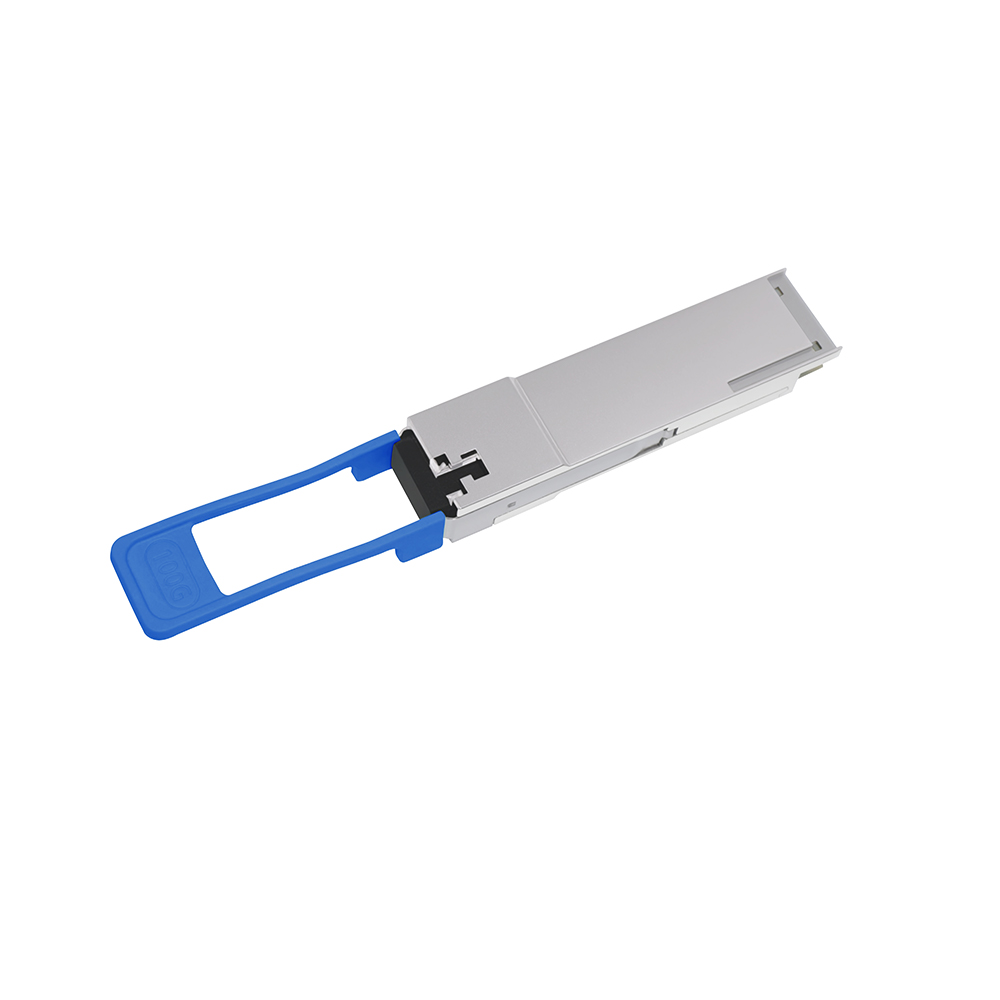

FIBERTOP 100G QSFP28 ER1 BIDI TX1309NM/RX1305NM 30km LC DOM 光トランシーバー モジュール
100G QSFP28 ER1 BIDI は、30km の光通信アプリケーション向けに設計されています。
シングルモードファイバーによる100Gb/sの高速データ通信サービスを対象としています。
光信号は、商用標準の LC コネクタを介してシングルモード ファイバに多重化されます。
| 業者名 | ファイバートップ | ファイバートップの部品番号 | QFP-BP95HG-30DC |
| トランシーバーの種類 | ER1 | 到着 | 30km |
| 波長 |
TX1309NM/RX1305NM |
フォームの種類 | QSFP28 |
| 速度の説明 | 100Gb/秒 | メディア | SMF |
| コネクタ | LC | 消光比 | >5.0dB |
| 送信電力 | 0～5.6dBm | 受信感度 | <-12.5dBm |
| アプリケーション |
データセンター 100ギガビットイーサネット |
環境 |
オペレーティング：0℃～75℃ 保管時: -40°C ～ 85°C |
品質認証
ファイバートップは、材料サプライヤーの厳格な資格監査、認証と安全基準に準拠した包括的な品質管理システム、生産プロセス管理を含め、すべての製品の品質を厳格に管理しています。当社の製品は、ISO 9001、CE、RoHS、CE、REACH、FCC、FDA、CB、ULなどの業界標準および主流の品質認証に準拠しています。
FIBERTOPは、厳格に準拠したアフターサービスを提供します。 中国消費者保護法および中華人民共和国製品品質法。瑕疵担保期間は、材質、製造、使用頻度、耐用年数に基づいて製品ごとに定められています。返品・交換・修理サービスは以下の通りです。
|
30日以内に返品してください |
最長1年間の交換 |
最長5年間の保証 |
関連情報 (注文番号、製品モデル、製品シリアル番号、製品ラベルなど) を提供します→発生した問題を説明します→FIBERTOPSFP は製品が完成しており、まだ保証期間内であることを確認します→製品を FIBERTOP に返送しますSFP修理センター。
注記： 修理または交換製品の保証期間は、元の製品の残りの保証期間または修理後 90 日のいずれか長い方の期間に基づきます。
FIBERTOP 製品の修理 (RMA-返品承認) が必要な場合は、タイムリーなサービスを提供するために販売コンサルタントにご連絡ください。
2年間の修理保証：1.人為的な損傷ではありません。 2. 設計上の欠陥または材料の問題に起因する製品の品質問題
• 保守センターは FIBERTOP 製品ではないと判断します。
• 人為的な損傷の外観。
• 使用による端面の損傷。
• 保証書に記載されている対象外商品。
• ファイバートップは、すべての製品が原材料の調達から製造プロセスに至るまで厳格な品質管理を受けていることを保証します。お客様から提起された問題に応じて、不良品の原因が原材料または製造プロセスにあることが確認された場合、ファイバートップは無償で修理または交換サービスを提供します。
• 保証条件は、不適切な設置、偶発的災害、自然災害、乱用、誤使用、不適切または過剰な電源供給、誤った操作、劣悪な環境条件、および許可されていない分解、修理、または改造によって引き起こされた製品への損傷はカバーしません。
• また、保証は、製品の中古品または無許可の再販には適用されません。
• FIBERTOP 保証は、顧客が欠陥または破損した製品を購入した場合に修理および交換サービスを受けられることのみを保証します。 FIBERTOP は、使用中の他の機器によって引き起こされたモジュールの損傷や修理の必要性を補償したり、責任を負う義務はありません。
• サードパーティ製ソフトウェアや接続された関連機器等に起因する問題は保証の対象外となります。
| ファイバートップは常に「集中、革新、進歩」のコンセプトを堅持し、すべてのユーザーに信頼できる製品と熱意のあるサービスを提供することに尽力しています。 |
 |
|||||||
| 正味重量 |
/ | 総重量 (パッケージ付） | 0.32kg |
||||
 |
| 1～20個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 21～80個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 81～160個以上の梱包 |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 |
配送方法
FIBERTOP は、世界の大手物流会社と長期的な協力関係を確立し、200 以上の国と地域に物流サービスを提供しています。
| 受信地域 | 物流タイプ | 適時性 |
| 香港、マカオ、台湾 |  |
 |
 |
SF 1~2日 |
| FedEx IP 1 ～ 3 日 | ||||
| FedEx IE 4~6日 | ||||
| DHL 2~5日 | ||||
| 海外地域 |  |
 |
 |
UPS 1~3日 |
| フェデックス 1~3日 | ||||
| DHL 2~5日 |
注記： 1. 適時性は推定配達時間です。一部の遠隔地では配達が遅れる場合があります。特定の配達時間が優先されます。
2. 物流会社の指定が必要な場合は、カスタマーサービス担当者または営業担当者までご連絡ください。
|
FIBERTOP には 10 年以上の研究開発技術の経験があり、100 件を超える成功事例があります。豊富な経験と研究開発力により、基幹システムの設計からSFPトランシーバーの互換性設計、最終製品の完成までの一貫したサービスを保有しており、カスタマイズされた高性能製品と製品の提供を通じて、お客様のニーズに確実にお応えします。初めての解決策。 |
製品のカスタマイズ
|
ラベル |
色 |
モデル |
長さ |
関数 |
スキームのカスタマイズ
|
仕事
|
レート
|
距離
|
 |
FIBERTOP は顧客志向のソリューションに重点を置き、技術サポートを提供します。
当社は、お客様のオリジナル ソリューションに基づいて設計を最適化し、完全なネットワーク ソリューション、関連製品、技術サポートも提供します。 |
