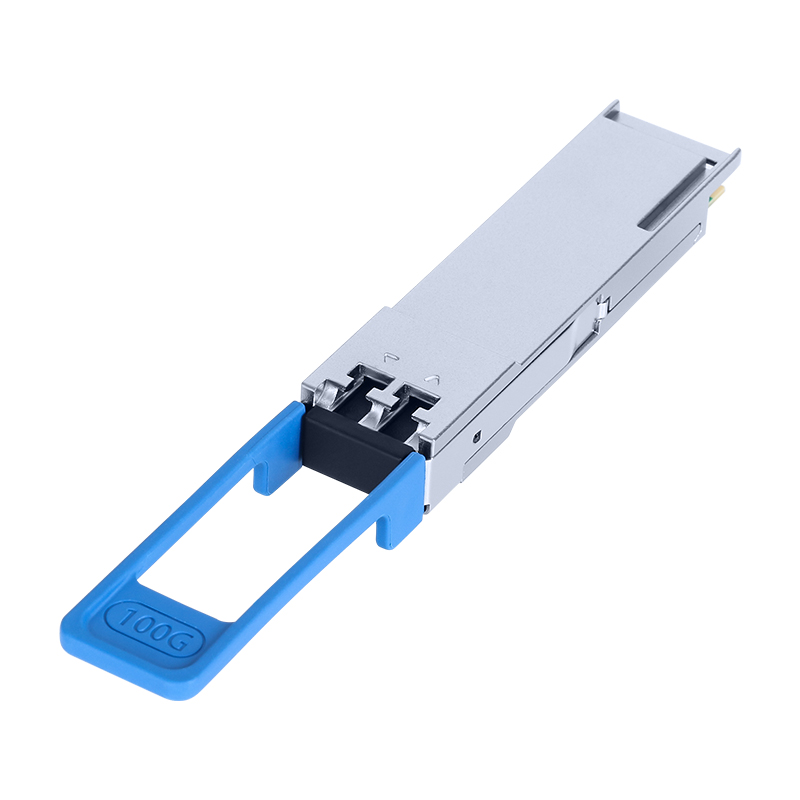

HW® QSFP-100/112G-LR4 互換 100GBASE-LR4 および 112GBASE-OTU4 QSFP28 デュアル レート トランシーバー モジュール SMF 1310nm 10km LC DOM
QSFP28-100GBASE-LR4
QSFP-100/112G-LR4

HW® QSFP-100/112G-LR4 互換 100GBASE-LR4 および 112GBASE-OTU4 QSFP28 デュアル レート トランシーバー モジュール SMF 1310nm 10km LC DOM



SKU: QSFP-100/112G-LR4 -FSZ



製品のハイライト



101.3Gb/s および 112Gb/s の総ビットレートのサポート



 ホットプラグ可能な QSFP28 フォームファクタ



 シングルモードファイバー(SMF)での最大リンク長は10km



 デジタル診断機能を内蔵



 4x28Gb/s DFB ベース LAN-WDM トランスミッター



 +3.3V単一電源



 RoHS対応


新製品

HW QSFP-100/112G-LR4 互換 QSFP28 光トランシーバ モジュールは、100GBASE イーサネットおよび 4x28G OTN クライアント インターフェイスで使用するように設計されており、デュプレックス LC コネクタ経由で 1310nm の波長を使用し、シングル モード ファイバ (SMF) 上で最大 10 km のスループットを実現します。 BOX+FPC+PCBAのセパレート設計により、信頼性、気密性、放熱性に優れています。このトランシーバーは、IEEE 802.3ba 100GBASE-LR4 および OTU4 4I1-9D1F 規格に準拠しています。デジタル診断機能は、QSFP28 MSA で指定されている I2C インターフェイス経由でも利用でき、リアルタイムの動作パラメータにアクセスできます。これらの機能により、この取り付けが簡単なホットスワップ可能なトランシーバーは、100G イーサネット、112G OTN OTU4、通信、サービス プロバイダー アプリケーション、5G ワイヤレス ネットワークなどのさまざまなアプリケーションでの使用に適しています。



技術仕様

互換性のある OEM HW® OEM 部品番号との互換性 QSFP-100/112G-LR4
トランシーバーの種類 LR4 到着 10km
波長

1294.53 – 1296.59 1299.02 – 1301.09

1303.54 – 1305.63 1308.09 – 1310.19

フォームの種類 QSFP28
速度の説明 103.1Gb/秒および112Gb/秒 メディア SMF
コネクタ LC 消光比 >4.0dB
送信電力 -4.3~4.5dBm 受信感度 -8.6dBm
アプリケーション

100GBASE-LR4 100G イーサネット

OTN OTU4 4I1-9D1F

環境

動作時:0~70℃

保管時: -40°C ~ 85°C




互換性

•ハードウェア ネットワークスイッチ HW  ネットワークルーター
ハードウェアファイアウォール • ハードウェアセキュリティゲートウェイ
HW ファイバーメディアコンバーター •ハードウェア  ネットワークアダプター
• HW ネットワーク インターフェイス カード (NIC)
•ハードウェアNAS




品質保証





品質認証

ファイバートップは、材料サプライヤーに対する厳格な資格監査、認証と安全基準に準拠した包括的な品質管理システム、生産プロセス管理を含め、すべての製品の品質を厳格に管理しています。当社の製品は、ISO 9001、CE、RoHS、CE、REACH、FCC、FDA、CB、ULなどの業界標準および主流の品質認証に準拠しています。



  • 優れた品質はファイバートップの存続と発展の基礎です。
  • 当社の研究開発チームは通信業界で豊富な経験を持つ専門家です。
  • 当社の材料サプライヤーは業界の一流メーカーです。
  • 弊社は一流システム機器メーカーのOEM資格を保有しております。













ファイバートップは厳格なアフターサービスを提供します。 中国消費者保護法および中華人民共和国製品品質法。瑕疵担保期間は、材質、製造、使用頻度、耐用年数に基づいて製品ごとに定められています。返品・交換・修理サービスは以下の通りです。






30日以内に返品してください


最長1年間の交換


最長5年間の保証


  • 保証プロセス

関連情報 (注文番号、製品モデル、製品シリアル番号、製品ラベルなど) を提供します→発生した問題を説明します→FIBERTOPSFP は製品が完成しており、まだ保証期間内であることを確認します→製品を FIBERTOPSFP に返送します修理センター。

注記: 修理または交換製品の保証期間は、元の製品の残りの保証期間または修理後 90 日のいずれか長い方の期間に基づきます。



  • 修理を依頼する

FIBERTOP 製品の修理 (RMA 返品承認) が必要な場合は、タイムリーなサービスを提供するために販売コンサルタントにご連絡ください。



  • 無料メンテナンス品

2年間の修理保証:1.人為的な損傷ではありません。 2. 設計上の欠陥または材料の問題に起因する製品の品質問題



  • 以下の場合は修理対象外となります

• メンテナンス センターは非 FIBERTOP 製品と判断します。

 人為的な損傷の外観。

 使用による端面の損傷。

 保証書に記載されている対象外商品。



  • 保証の説明

 ファイバートップは、すべての製品が原材料の調達から生産プロセスに至るまで厳格な品質管理を受けていることを保証します。お客様から提起された問題に応じて、製品の欠陥が原材料または製造プロセスに起因することが確認された場合、ファイバートップは無償で修理または交換サービスを提供します。

 保証条件は、不適切な設置、偶発的災害、自然災害、乱用、誤用、不適切または過剰な電源供給、誤った操作、劣悪な環境条件、および許可されていない分解、修理、または改造によって引き起こされた製品への損傷はカバーしません。

 また、保証は、製品の中古品または無許可の再販には適用されません。

 FIBERTOP の保証は、顧客が欠陥品または破損した製品を購入した場合に修理および交換サービスを受けられることのみを保証します。 FIBERTOP は、使用中の他の機器によって引き起こされたモジュールの損傷や修理の必要性を補償したり、責任を負う義務はありません。

サードパーティ製ソフトウェアや接続された関連機器等に起因する問題は保証の対象外となります。

ファイバートップは常に「集中、革新、進歩」のコンセプトを堅持し、すべてのユーザーに信頼できる製品と熱心なサービスを提供することに尽力しています。





    正味重量
0.046kg 総重量 (パッケージ付) 0.32kg
