SKU: 100G-ER1-BiDi-FSZ
製品のハイライト
100GBASE-ER1 BIDIをサポート
レーン シグナリング レート 106.25Gb/s（PAM4 使用）
SMFで最大30km伝送
EMLレーザーとAPD受信機
4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4)
モジュール内で KP4 FEC をサポート
高速 I/O 電気インターフェース

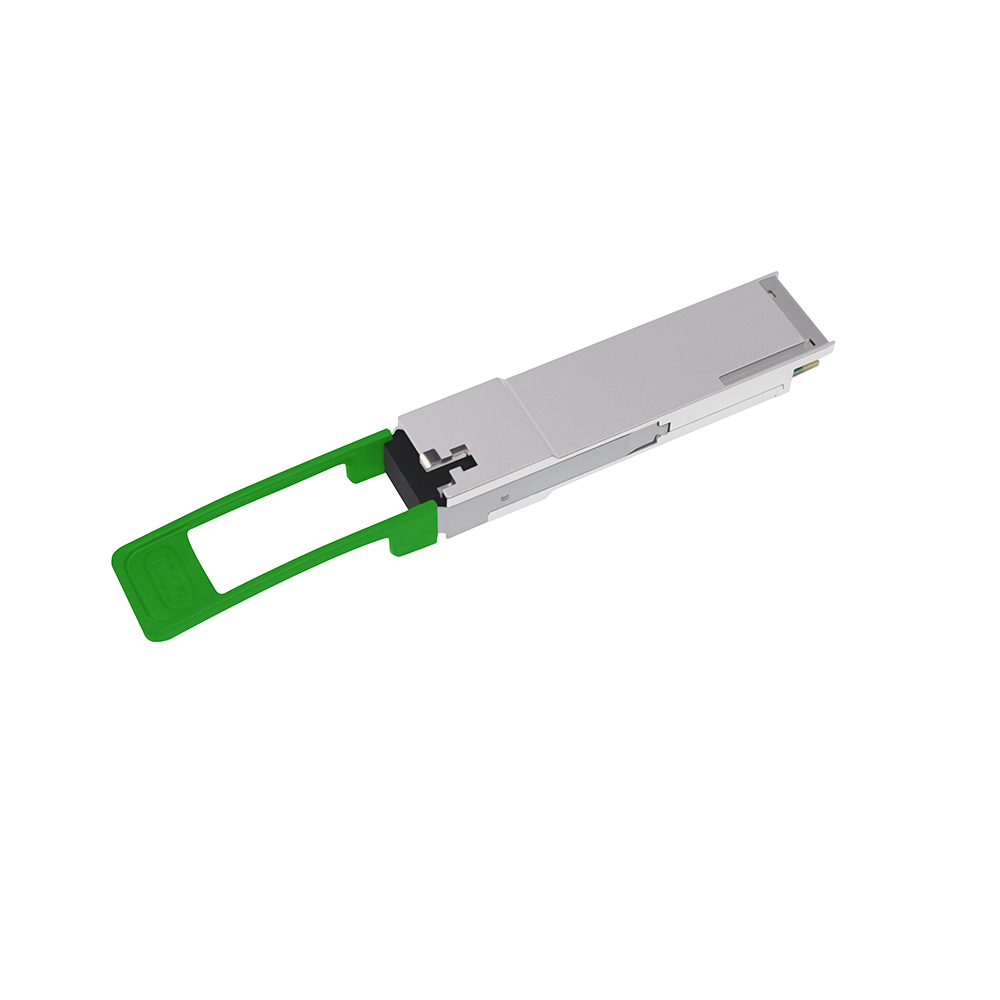

100G QSFP28 ER1 BIDI は、30km の光通信アプリケーション向けに設計されています。シングルモードファイバーによる100Gb/sの高速データ通信サービスを対象としています。光信号は、商用標準の LC コネクタを介してシングルモード ファイバに多重化されます。
| 互換性のある OEM | ファーウェイ | OEM 部品番号との互換性 | 100G-ER1-BiDi |
| トランシーバーの種類 | ER1 | 到着 | 30km |
| 波長 | 1305T/1309R | フォームの種類 | QSFP28 |
| 速度の説明 | 100グラム | メディア | SMF |
| コネクタ | LCシンプレックス | 消光比 | >5.0dB |
| 送信電力 | 0～+5.6dBm | 受信感度 | <-12.5dBm |
| アプリケーション |
データセンター |
環境 |
動作時:0～70℃ 保管時: -40°C ～ 85°C |
| •ファーウェイ ネットワークスイッチ | •ファーウェイのネットワークルーター |
| • ファーウェイのファイアウォール | • ファーウェイセキュリティゲートウェイ |
| • ファーウェイファイバーメディアコンバーター | • Huawei ネットワークアダプター |
| • Huawei ネットワーク インターフェイス カード (NIC) | • ファーウェイNAS |
品質認証
ファイバートップは、材料サプライヤーに対する厳格な資格監査、認証と安全基準に準拠した包括的な品質管理システム、生産プロセス管理を含め、すべての製品の品質を厳格に管理しています。当社の製品は、ISO 9001、CE、RoHS、CE、REACH、FCC、FDA、CB、ULなどの業界標準および主流の品質認証に準拠しています。
FIBERTOPは、厳格に従ってアフターサービスを提供します 中国消費者保護法 & 中華人民共和国製品品質法。瑕疵担保期間は、材質、製造、使用頻度、耐用年数に基づいて製品ごとに定められています。返品・交換・修理サービスは以下の通りです。
|
30日以内に返品してください |
交換最長1年 |
最長5年間の保証 |
関連情報 (注文番号、製品モデル、製品シリアル番号、製品ラベルなど) を提供する→発生した問題を説明する→FIBERTOP は製品が完全で保証期間内であることを確認する→製品を FIBERTOP に返送する修理センター。
注記：修理または交換製品の保証期間は、元の製品の残りの保証期間または修理後 90 日のいずれか長い方の期間に基づきます。
FIBERTOP 製品の修理 (RMA-返品承認) が必要な場合は、タイムリーなサービスを提供するために販売コンサルタントにご連絡ください。
2 年間の修理保証: 1.人為的な損傷ではありません。 2. 設計上の欠陥または材料の問題に起因する製品の品質問題。
• 保守センターは非 FIBERTOP 製品と判断します。
• 人為的な損傷の外観。
• 使用による端面の損傷。
• 保証書に記載されている対象外商品。
• ファイバートップは、すべての製品が原材料の調達から製造プロセスに至るまで厳格な品質管理を受けていることを保証します。お客様から提起された問題によると。製品の欠陥が原材料または製造プロセスに起因することが確認された場合、FIBERTOP は無償で修理または交換サービスを提供します。
• 保証条件は、不適切な設置、偶発的災害、自然災害、乱用、誤用、不適切または過剰な電源供給、誤った操作、劣悪な環境条件、および許可されていない分解、修理、または改造によって引き起こされた製品への損傷はカバーしません。
• また、保証は、製品の中古品または無許可の再販には適用されません。
• FIBERTOP 保証は、顧客が欠陥または破損した製品を購入した場合に修理および交換サービスを受けられることのみを保証します。 FIBERTOP は、使用中の他の機器によって引き起こされたモジュールの損傷や修理の必要性を補償したり、責任を負う義務はありません。
• サードパーティ製ソフトウェアや接続された関連機器などに起因する問題は保証の対象外となります。
| ファイバートップは常に「集中、革新、進歩」のコンセプトを堅持し、すべてのユーザーに信頼できる製品と熱意のあるサービスを提供することに尽力しています。 |
 |
|||||||
| 正味重量 |
0.046kg | 総重量 (パッケージ付） | 0.32kg |
||||
 |
| 1～20個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 21～80個入り |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 | ||
| 81～160個以上の梱包 |
 |
| ステップ1 | ステップ2 |
 |
| ステップ3 | ステップ4 |
配送方法
FIBERTOP は、世界的な大手物流会社と長期的な協力関係を確立し、200 以上の国と地域に物流サービスを提供しています。
| 受信地域 | 物流タイプ | 適時性 |
| 香港、マカオ、台湾 |  |
 |
 |
SF 1~2日 |
| FedEx IP 1 ～ 3 日 | ||||
| フェデックス IE 4~6 日 | ||||
| DHL 2~5日 | ||||
| 海外地域 |  |
 |
 |
UPS 1~3日 |
| フェデックス 1~3日 | ||||
| DHL 2~5日 |
注記： 1. 適時性は推定配達時間です。一部の遠隔地では配達が遅れる場合があります。特定の配達時間が優先されます。
2. 物流会社の指定が必要な場合は、カスタマーサービス担当者または営業担当者までご連絡ください。
|
FIBERTOP には 10 年以上の研究開発技術の経験があり、100 件を超える成功事例があります。豊富な経験と研究開発力により、コアシステムの設計からSFPトランシーバーの互換性設計、最終製品の完成まで一貫したサービスを提供しております。カスタマイズされた高性能の製品とソリューションを最初から提供することで、お客様のニーズに確実に応えます。 |
製品のカスタマイズ
|
ラベル |
色 |
モデル |
長さ |
関数 |
スキームのカスタマイズ
|
仕事
|
レート
|
距離
|
 |
FIBERTOP は顧客志向のソリューションに重点を置き、技術サポートを提供します。
当社は、お客様の独自のソリューションに基づいて設計を最適化し、完全なネットワーク ソリューション、関連製品、技術サポートも提供します。 |
| QFP-BP23HG-10DC | QSFP28 100G LR1 BIDI 10km |
| QFP-BP32HG-10DC | QSFP28 100G LR1 BIDI 10km |
| QFP-BP23HG-20DC | QSFP28 100G LR1 BIDI 20km |
| QFP-BP32HG-20DC |
QSFP28 100G LR1 BIDI 20km |
| QFP-BP59HG-30DC | QSFP28 100G ER1 BIDI 30km |
| QFP-BP95HG-30DC | QSFP28 100G ER1 BIDI 30km |
SKU: QDD-CW31QG-FR4CL Product Highlights Compliant with QSFP-DD MSA Type2 4 CWDM lanes MUX/DEMUX design Data rate 106.25Gbps per lane 100G Lambda MSA 400G FR4 Specification Compliant Up to 2km transmission on single mode fiber Cooled EML Laser with PIN Receiver 8x53.125Gbps electrical interface(400GAUI-8) Single +3.3V power supply Maximum power consumption 12W Operating case temperature range：0 °C to 70°C
SKU: QFP-CW31DG-02DC Product Highlights IEEE802.3bs 200GBASE-FR4 compliant QSFP56 MSA compliant 4 CWDM lanes MUX/DEMUX design Supports 212.5Gb/s aggregate bit rate Up to 2km transmission on single mode fiber (SMF) with FEC 200GAUI-4 electrical interface Maximum power consumption 5W Operating case temperature: 0 to 70℃
SKU: SFP-DWxxTG-40DC-FSZ 製品のハイライト 4チャンネル全二重トランシーバー チャネルあたり 25.78Gb/s のデータ速度 最大リンク長はOM3(MMF)で70m、OM4(MMF)で100m 消費電力 < 2.5W デジタル診断機能を内蔵 内蔵CDR 850nm VCSELトランスミッタ
SKU: 02311KNU-FSZ 製品のハイライト ホットプラグ可能な QSFP28 フォームファクター 103.1Gb/秒の総ビットレートをサポート シングルモードファイバー(SMF)での最大リンク長は10km 消費電力 < 3.5W デジタル診断機能を内蔵しており、 内蔵CDR 4x25.78Gb/s DFB ベース LAN-WDM トランスミッター デュプレックス LC レセプタクル
SKU: QSFP-100/112G-LR4 -FSZ 製品のハイライト 101.3Gb/s および 112Gb/s の総ビットレートのサポート ホットプラグ可能な QSFP28 フォームファクタ シングルモードファイバー(SMF)での最大リンク長は10km デジタル診断機能を内蔵 4x28Gb/s DFB ベース LAN-WDM トランスミッター +3.3V単一電源 RoHS対応
SKU: QSFP28-100GB-LR4-20-HW2-FSZ 製品のハイライト ホットプラグ可能な QSFP28 フォームファクター 103.1Gb/秒の総ビットレートをサポート シングルモードファイバー(SMF)での最大リンク長は20km 消費電力 < 3.5W デジタル診断機能を内蔵しており、 内蔵CDR 4x25.78Gb/s DFB ベース LAN-WDM トランスミッター デュプレックス LC レセプタクル
SKU: 02314HES-FSZ 製品のハイライト 103.1Gb/秒の総ビットレートをサポート シングルモードファイバー(SMF)での最大リンク長は40km ホットプラグ可能な QSFP28 フォームファクター 4x25.78Gb/s DFB ベース LAN-WDM トランスミッター、デュプレックス LC レセプタクル RoHS対応 +3.3V単一電源 デジタル診断機能を内蔵
SKU: 100G-ER1-BiDi-FSZ 製品のハイライト 100GBASE-ER1 BIDIをサポート レーン シグナリング レート 106.25Gb/s（PAM4 使用） SMFで最大30km伝送 EMLレーザーとAPD受信機 4x25.78Gb/s、NRZ 電気インターフェイス (CAUI-4) モジュール内で KP4 FEC をサポート 高速 I/O 電気インターフェース
